产品展示 Products您现在的位置:首页 > 产品展示

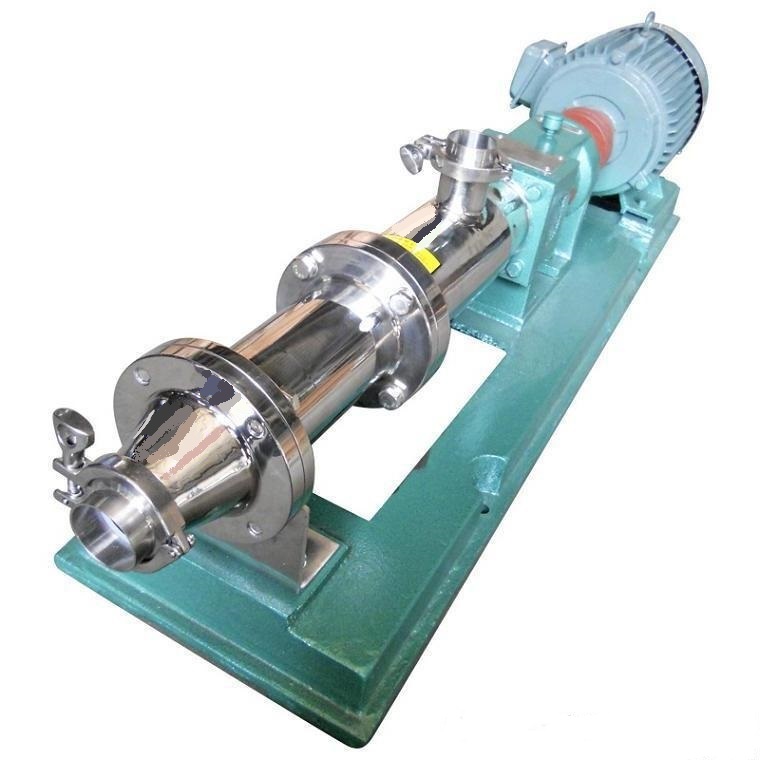

G型单螺杆泵,化工浓浆泵,空压机单螺杆泵,酒糟单螺杆泵

  • 产品型号:
  • 产品报价:
  • 产品特点:卫生螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定

G型单螺杆泵,化工浓浆泵,空压机单螺杆泵,酒糟单螺杆泵的详细资料:

  • 卫生级单螺杆泵产品概述:
      卫生螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。


    卫生级螺杆泵优点:
    1)压力和流量范围宽阔。压力约在3.4-340千克力/cm 2,流量可达18600cm3/分;
    2)运送液体的种类和粘度范围宽广;
    3)因为泵内的回转部件惯性力较低,故可使用很高的转速;
    4)吸入性能好,具有自吸能力;
    5)流量均匀连续,振动小,噪音低;
    6)与其它回转泵相比,对进入的气体和污物不太敏感;
    7)结构坚实,安装保养容易。
      卫生级螺杆泵的缺点是,螺杆的加工和装配要求较高;泵的性能 对液体的粘度变化比较敏感。

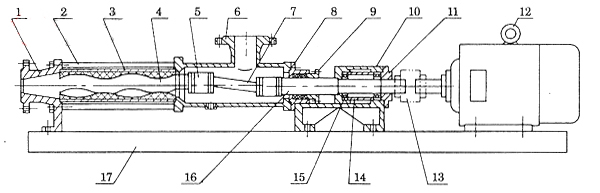

    卫生级螺杆泵结构:





    1

    出料口

    4

    螺杆轴

    7

    连节轴

    10

    轴承座

    13

    连轴器

    16

    传动轴

    2

    拉杆

    5

    万向节总成

    8

    填料座

    11

    轴承盖

    14

    轴套

    17

    底座

    3

    定子

    6

    吸入口

    9

    填料压盖

    12

    电动机

    15

    轴承



       它主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸 中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相 啮合的螺杆,在泵缸内按每个导程形成为一个密封腔,造成 吸排口之间的密封。 泵工作时,由于两从动螺杆与主动螺杆左右对称啮合, 故作用在主动螺杆上的径向力完全平衡,主动螺杆不承受弯 曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承,因此,不需要在外端另设 轴承,基本上也不承受弯曲负荷。在运行中,螺杆外圆表面和 泵缸内壁之间形成的一层油膜,可防止金属之间的直接接触,使螺杆齿面的磨损大大减少。
         不锈钢单螺杆泵工作时,两端分别作用着液体的吸排压力,因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2 的小型泵,可以采用止推轴承。此外,还通过主动螺杆的中央油孔将 高压油引入各螺杆轴套的底部,从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。
         螺杆泵和其它容积泵一样,当泵的排出口完全封闭时,泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以,在泵的吸排口处,就必须设置安全阀。
         不锈钢单螺杆泵的轴封,通常采用机械轴封,并可根据工作压力的高低采取不同的形式。
    卫生级螺杆泵工作原理:
         卫生级螺杆泵是利用螺杆的回转来吸排液体的。由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸 入口和排出口之间, 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在 各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断 向前推进的情形那样,这就是立式螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。
    卫生级螺杆泵技术参数:
         流量:0-150m3/h;
      扬程:0-240m;
      功率:0.75-37kw;
      转速:500-960r/min;
      口径:20-135MM;
      温度:-15-200℃。

    G型单螺杆泵使用注意事项:
    1,开机前必先确定运转方向,不得反转。
    2,严禁在无介质情况下空运转,以免损坏定子。
    3,新安装或停机数天后的泵,不能立即起动,应先向泵体内注入适量机油,再用管子钳板动几转后才可起动。
    4,输送高粘度或含颗粒及腐蚀性的介质后,应用水或深剂进行冲洗,防止阻塞,以免下次起动困难。
    5,冬季应排除积液,防止冻裂。
    6,使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。
    7,在运行中如发生异常情况,应立即停车检查原因,排除故障。

    扬子江泵业将本着“质量为先,技术为先,客户为先,诚信为先”的原则,不断为国内外公司提供先进的技术服务与优质的产品.
    感谢您访问我们扬子江泵业的www.yzj.cc,如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。
